温度センサ

-195～260℃の一般的な温度測定向けのTGシリーズと、-269℃の極低温用リニア温度センサCLTS-2Bがあります。

一般温度測定用 TGシリーズ

超高純度ニッケル箔グリッドの温度センサで、構造別に3シリーズ用意しています。

シリーズ名	特徴	オプション
		E はんだタブ端子付	W プリント回路端子付
ETG	柔軟性を有するポリイミドキャリア採用	〇	〇
WTG	リード線とゲージの一体型センサで、 耐熱性に優れたガラス繊維強化樹脂 (エポキシ-フェノール)により封止	ー	〇
WWT-TG	ステンレスプレート一体型の溶接型センサ	ー

〔ETG・WTG 仕様表〕

型式番号		ゲージ寸法 (mm)		ベース寸法 (mm)		オプション	抵抗値 (23.9℃時)	最高使用温度 (℃)
		ゲージ長	ゲージ幅	ベース長	ベース幅
ETG-50A		1.52	2.54	7.0	4.8	E, W	50Ω ±0.3%	(オプションE) 230 (オプションW) 175
ETG-50B		3.18	3.18	8.3	4.7	E, W
WTG-50A		1.52	2.54	7.0	4.8	W		260
WTG-50B		3.18	3.18	8.3	4.7	W

〔WWT-TG 仕様表〕

型式番号		キャリアプレート (mm)			ゲージ寸法 (mm)		ベース寸法 (mm)		抵抗値 (23.9℃時)	最高使用温度 (℃)
		長さ	幅	厚さ	ゲージ長	ゲージ幅	ベース長	ベース幅
WWT-TG-W200B-050		18.0	10.9	0.13	5.08	5.08	13.1	6.6	50Ω ±0.4%	260

▲ このページの先頭に戻る

極低温用リニア温度センサ CLTS-2B

CLTS-2Bは、-269℃から40℃までの抵抗温度特性が直線性を保ち、この温度範囲に
おける精密計測に最適な極低温用リニア温度センサです。

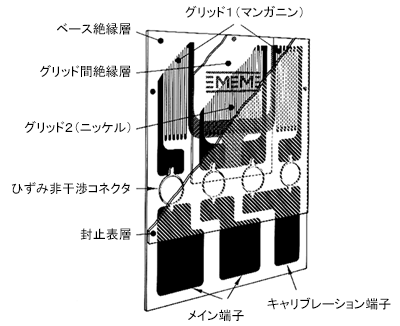

2種の特殊合金、ニッケル及びマンガニンの薄箔を各グリッドに使用した二重構造の
小型表面温度計で、強化繊維樹脂（エポキシ-フェノール）でラミネートされており、
室温から-269℃の液体ヘリウムなど、急激に液化ガスなどの極低温にさらされる等
の熱ショックによるダメージの影響を受けないよう設計されています。

型式番号		ゲージ寸法 (mm)		ベース寸法 (mm)		計測温度範囲 (℃)	公称抵抗値 (23.9℃時)	最高使用温度 (℃)
		ゲージ長	ゲージ幅	ベース長	ベース幅
CLTS		3.30 (各素子)	7.11 (各素子)	10.9	7.9	-269℃～40℃ (分解能：0.01℃)	290Ω ±0.5%	65℃以下
