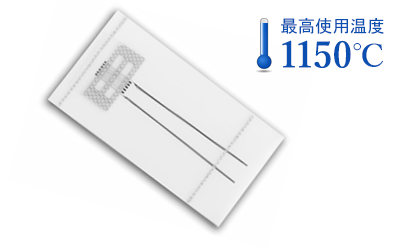

フリーフィラメント型 高温用ひずみゲージ

高温用に設計されたカンタル (Fe-Cr-Al合金)箔のフリーフィラメント型ひずみゲージです。
セラミック接着剤、フレームスプレー、ローカイド溶射などで接着することができます。
自己温度補償式ではありませんので、温度による見かけひずみ (温度出力)を最小限にするために
ダミーゲージを使用する必要があります。
温度補償用グリッドを内蔵した型式もいくつか用意しております。
取付を容易にするために付いている高温用ゲージベースは、取り外すこともできます。
ニクロム製リボンリード (25.4mm)はタブに点溶接されており、リードケーブルに接続する事ができます。

ゲージパターン		ゲージ寸法 (mm)		パターン寸法 (mm)		型式番号	抵抗値 (Ω)
		ゲージ長	ゲージ幅	パターン長	パターン幅
G1262		1.57	1.93	3.81	1.93	ZC-NC-G1262-120	120
G1263		2.54	4.55	6.30	4.55	ZC-NC-G1263-120	120
G1264		2.54	4.55	7.87	10.92	ZC-NC-G1264-120	120
G1265		3.51	3.51	7.62	3.51	ZC-NC-G1265-120	120
G1265		5.08	3.43	9.65	3.43	ZC-NC-G1266-120	120
G1272						ZC-NC-G1272-350	350
G1267		5.08	3.40	12.78	11.23	ZC-NC-G1267-120	120
G1269		3.18	3.81	7.06	8.19	ZC-NC-G1269-120	120
G1275						ZC-NC-G1275-350	350
G1270		2.54	7.11	6.35	7.62	ZC-NC-G1270-350	350
